SIMetrix/SIMPLIS

몇 가지 모델링 개선과 함께 새로운 기능이 출시되었습니다.

Simulator: SIMPLIS

Required Version: All versions with MDM add-on

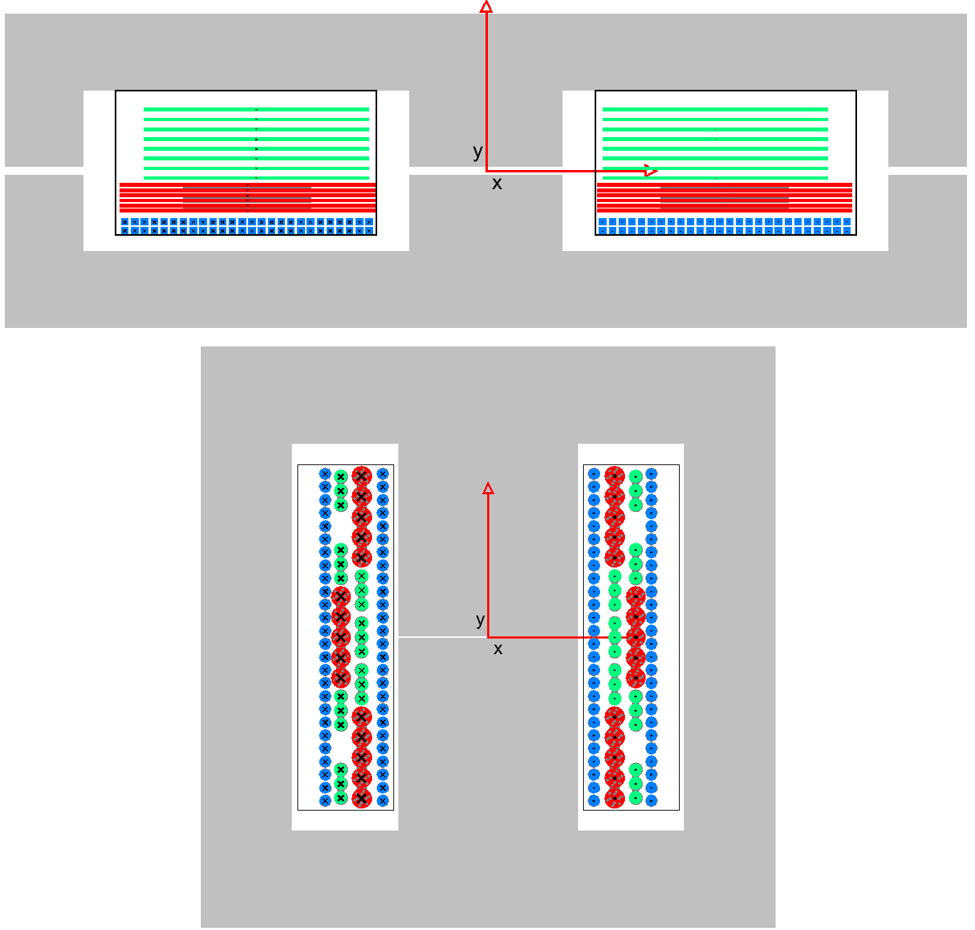

1. Arbitrary Transformer Winding Turn Placement [임의 변압기 권선 회전 배치]

변압기를 설계할 때, 사용자는 권선 탭의 배치 방법에서 “Simple”에서 “scripting”으로 전환 할 수 있으며, 간단한 Javascript 및 x-y 좌표 계를 이용하여, 원하는 위치에 각 권선의 회전 값을 정확하게 배치할 수 있습니다.

이를 통해서 하단과 같이 8.4에서는 불가능하거나 매우 복잡했던 권선 배치를 간단하게 모델링 할 수 있게 되었습니다.

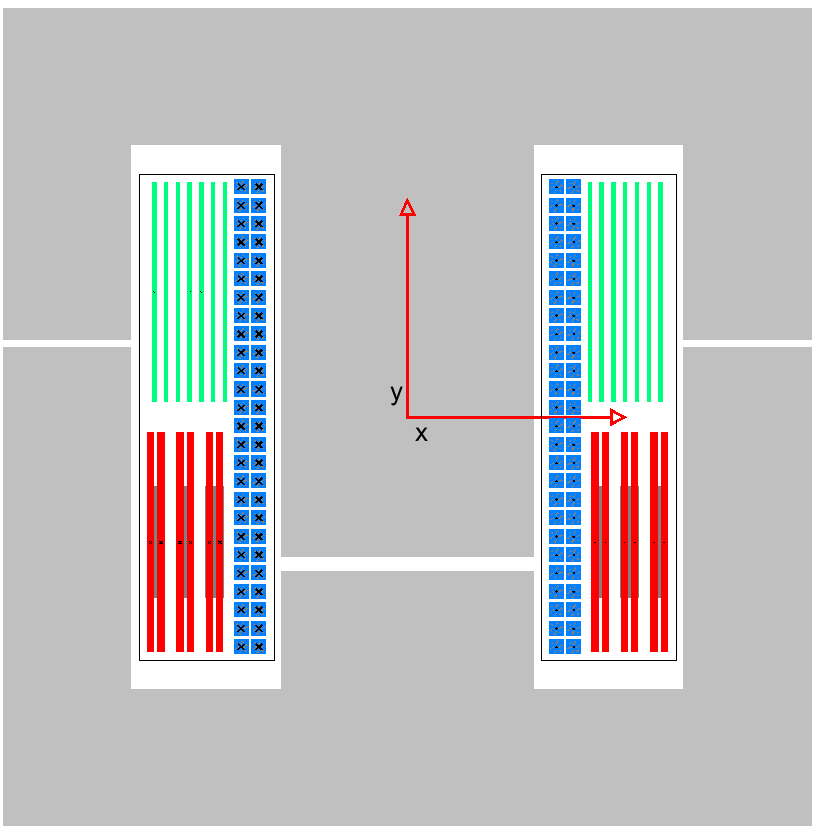

2. scripting-Based Air Gap Placement [스크립트 기반 에어 갭 배치]

와인딩 Javascript 및 xy 좌표와 마찬가지로 스크립트 기반 임의의 에어 갭 배치는

EE 및 UU 스크립트 가능하여 갭 코어 모양에서 완벽하게 작동됩니다.

3. MagDB Improvements [MagDB 개선]

MDM 데이터베이스 MagDB는 기본 SIMPLIS / SIMetrix 메뉴의 MDM 메뉴에서

직접 액세스 할 수 있게 되었습니다.

MagDB의 항목을 텍스트 파일로 내보낼 수 있습니다.

이 방법을 통해 전체 데이터 베이스를 백업할 수 있습니다. 이를 통해 XML 파일에서 MagDB로

가져올 수 있으므로 다른 사용자가 새로 입력하거나 수정한 항목을 쉽게 공유할 수 있습니다.

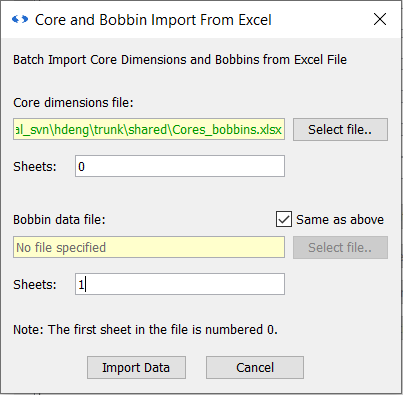

코어와 와이어 치수를 스프레드 시트파일 (CSV또는 Excel)에서 MagDB로 편리하게 가져올 수 있습니다.

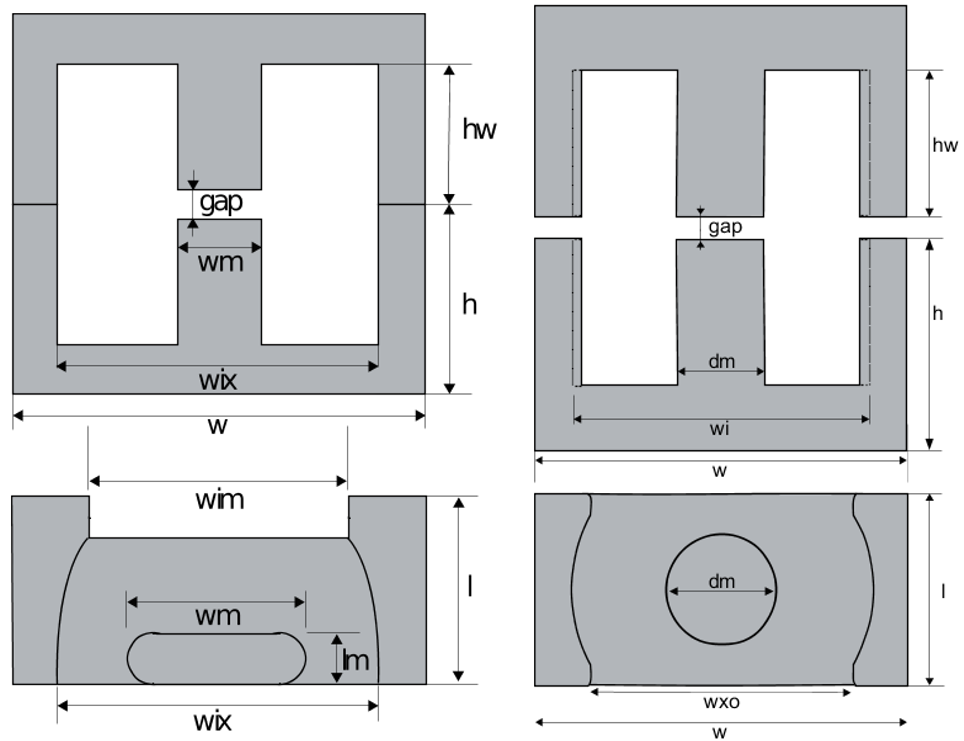

4. New Core Shapes [새로운 코어모양]

8.5버전 MDM 에서의 두가지 새로운 핵심 모양
