ELECTRA는 PC 보드용 Shape-Based Autorouting 소프트웨어의 차세대

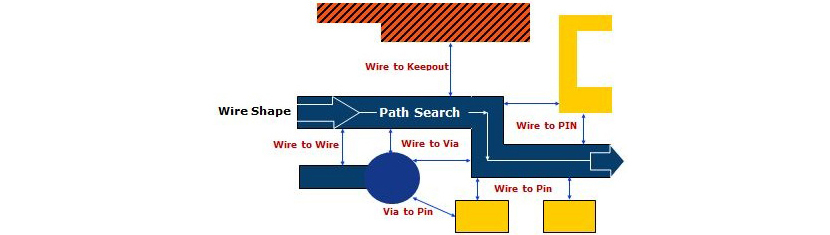

제품입니다. 기존 그리드 메이즈 오토라우터와 달리 쉐이프 기반 접근 방식은
라우팅 영역을 보다 효율적으로 사용할 수 있으며, 고밀도 SMD 등의 복잡한
디자인 룰 요구 사항을 처리하고 가장 높은 경로를 달성하는 데 더 적합 합니다.
ELECTRA는 효과적인 멀티 패스 비용 기반 충돌 감소 알고리즘을 사용하여
라우팅 솔루션을 찾고 자연스러운 네트의 흐름에 적응합니다.
적응형 라우팅 알고리즘은 오늘날의 복잡한 PCB에서 높은 완성도에 도달하는
유일한 입증된 접근방식이며, ELECTRA는 라우팅 진행 및 충돌 감소 속도에
대한 즉각적인 피드백을 제공합니다.

CAD 시스템 플러그인

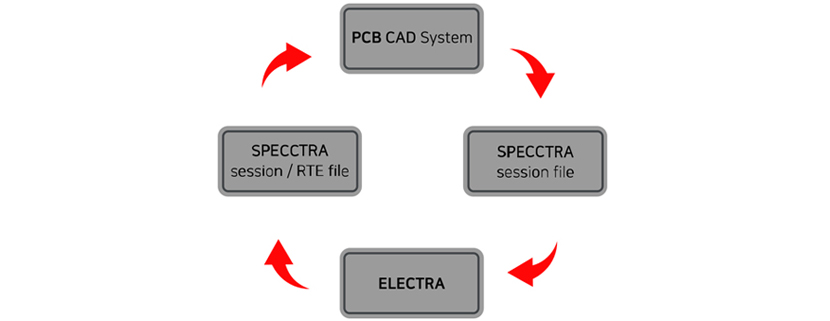

ELECTRA는 디자인 파일(SPECCTRA DSN)을 해석함으로써 산업 표준 포맷을 지원합니다. 라우팅 결과는 표준 라우트 파일 형식(RTE) 또는 세션 파일(SES)에 저장됩니다. ELECTRA는 Altium, Pulsonix, CADInt, TargetPCB, DipTrace, SeeTrax, Eagle 및 기타 다양한 PCB CAD 시스템과 같은 DSN 파일 형식을 지원하는 기존 PCB CAD 시스템 환경에 연결할 수 있도록 설계되었습니다.

Features

  • 256 계층까지의 그리드리스 라우팅
  • 형태 기반의 구조
  • 디퍼런셜페어 오토 라우팅
  • 길이 일치((length matching) 자동배선
  • 타겟길이로 오토 라우팅
  • 층별, 배선 내부 및 클래스 간 배선 및 클리어런스 규칙
  • 넷 클래스 별 크기 및 use_layer 규칙 사용
  • 구간별 넓이 및 간격 규칙
  • 넷 클래스 별 크기 및 use_layer 규칙 사용
  • 스플릿 / 풀 전원 및 접지판 지원
  • SMD 이스케이프 팬 아웃 제어
  • 보드 양면의 SMD 경로 지정
  • 블라인드 비아와 매립 비아 서포트
  • 임베디드 구성 요소 지원
  • 블라인드 비아와 매립 비아 서포트
  • 스플릿 전원 / 접지판 지원
  • 폴리건에 의한 자동 선회
  • 메모리 라우팅 패스
  • 사전 정의 된 팬 아웃 패턴 지원회
  • 비용 요소의 사용자 정의
  • 라우팅 진행 상황의 실시간 표시
  • 선택시 그림자 모드 표시
  • DRC 위반 브라우저
  • DO 파일 미리보기
  • 배치 라우팅 옵션
  • TCL 스크립트 가능 라우팅 계획 (DO 파일)

개선된 규칙 서포트

ELECTRA는 DFM 및 고속 레이아웃 규칙에 의해 구동됩니다. 상호 연결 객체는 자체 최소 간극 및 배선 제한을 가질 수 있습니다. 오토라우터는 모든 설계 객체의 규칙을 계층에서의 우선 순위에 따라 결합합니다. 네트 클래스와 연결 그룹은 특정 레이어 (임피던스 컨트롤)로 라우팅하고 각 레이어마다 다른 규칙을 사용하도록 제한 할 수 있습니다. 서로 다른 via 유형을 각 상호 연결에 지정할 수 있습니다. 예를 들어 전원 및 접지 전류 전달 요구 사항에 사용할 수 있습니다. 오토라우터는 모든 사용자 정의 규칙 제약 조건을 동시에 준수하는 솔루션을 찾습니다.

기본 멀티 플랫폼 지원

동일한 코드 기반은 여러 플랫폼 및 구조(x86 및 x64)에서 컴파일됩니다. 32 비트 (max address < = 4GB)와 64 비트 빌드 ( > 4GB)를 모두 사용할 수 있습니다.

시스템 필요사양

  • Windows 8 / 8.1 / 10 (32 비트, 64 비트); Intel 용 커널 2.6을 기반으로 한 Linux; Mac OS® X 버전 10.10 이상
  • 1 GHz Pentium III 프로세서 또는 동급 프로세서
  • 4GB RAM
  • 100 MB 하드 디스크 공간
  • 모니터 1024 × 768 해상도 이상
  • 3 버튼 휠 마우스 추천
