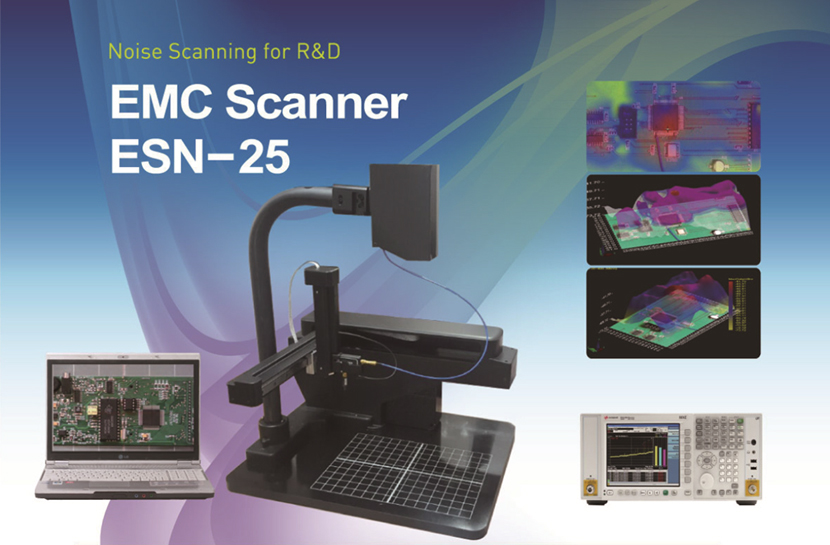

EMC Scanner ESN-25

HOME > 제품소개 > 하드웨어 > EMC Scanner ESN-25

제품 소개

EMC Scanner, ESN-25 is for the use in R&D divisions or EMC labs for the purpose of debugging to take a countermeasure for EMC at the phase of PCB development. It provides an easy-to use measurement software and the optium solution for the reliable measurement result and andlysis.

Item Description
Axis X, Y, Z Three-Axis Control Method
Scan Table Dimension ESN-25 : 500mm(X) x 410mm(Y) x 620mm(Z)
Scan Area Dimension ESN-25 ; 250mm(X) x 185mm(Y) x 110mm(Z)
Minimum Scan Step 0.5mm (Mechanical Resolution : 0.1mm)
Scan Area Selection
  • Single reference(Top position of EUT)
  • Rectangular range / Polygonal range / Non-measuring zone
Probe Rotation Default : 0°~360° (Manually change & Loop probe only)
Scan Method
  • Reference height scan
  • Constant height detect & scan of individual measuring point
Frequency Range 30MHz – 3GHz (Optional 100kHz – 50MHz)

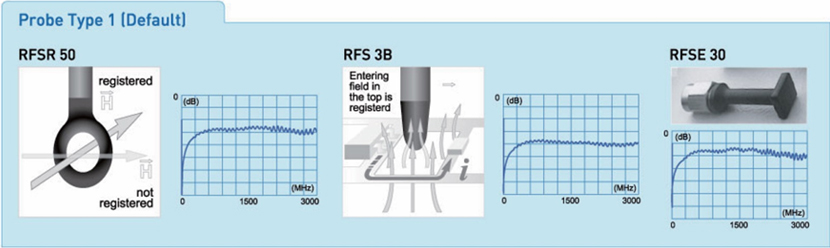

Probe
  • E-field probe electrode surface:4x4mm
  • 10mm H-field probe
  • 2mm H-field probe

시스템 설정

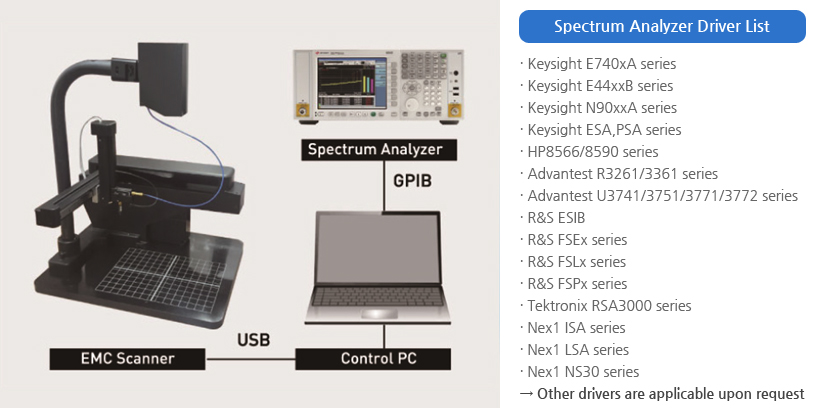

System Block Diagram

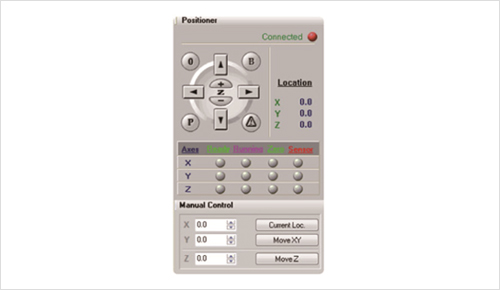

포지션 컨트롤
  • 전체 측정 중 전자 위치 컨트롤 기능
  • 반복성의 최적 유저 인터페이스
  • 위치 상태의 실시간 디스플레이
PC 요구 사양
  • OS : Windows XP/VISTA/7/8/10
  • CPU : Over Dual Core 2.0
  • RAM : Over 2G
  • HOD : Over 320G
  • Monitor : 22inch LCD
  • Control : GPIB Card / LAN

이미지 처리

카메라
  • 고화질 카메라
  • 오토 포커스
  • 쉬운 유저 인터페이스

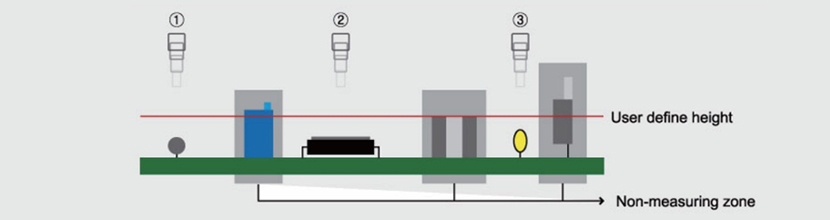

이미지 처리

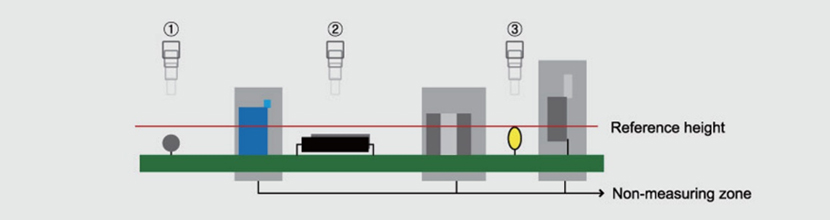

Reference Height
Surface Height
User Define Height

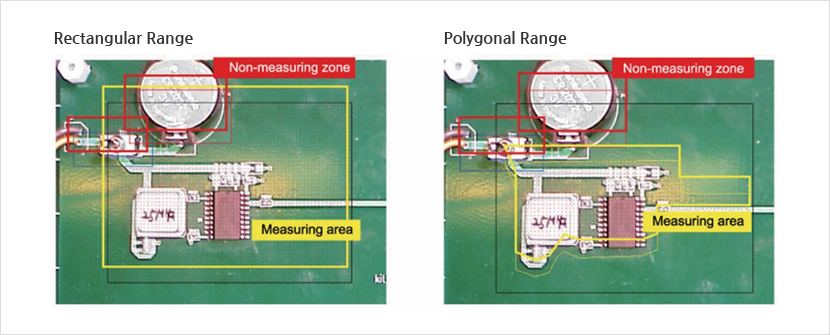

유저 친화적 측정 범위 선택

  • 정방형 범위: PCB 부품의 일정한 높이의 단순한 측정
  • 폴리건 범위: 특이한 모양과 다수 부품의 불필요한 측정 등과 함께 PCB 측정 (스캐닝 속도 향상)
  • 측정되지 않는 영역: 내부 PCB 의 필수 측정 없이 부품을 차단 하는 기능 (스캐닝 속도 향상)

리포팅

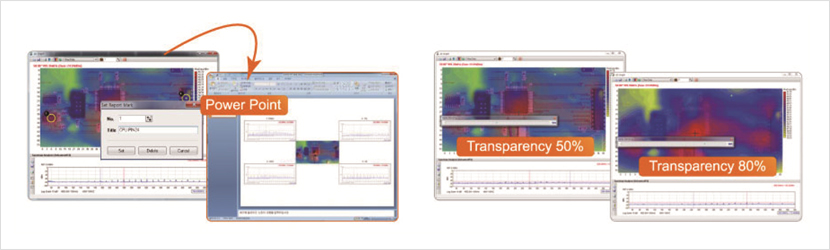

2D 차트 & 파워포인트로 내보내기
  • 선택된 데이터의 정보 표시
  • 오버랩된 이미지와 스펙트럼 그래프를 포함한 파워포인트 파일로 데이터 내보내기
오버레이 컨트롤
  • 계층색이 조절되는 투명 이미지에 의한 오버레이 이미지

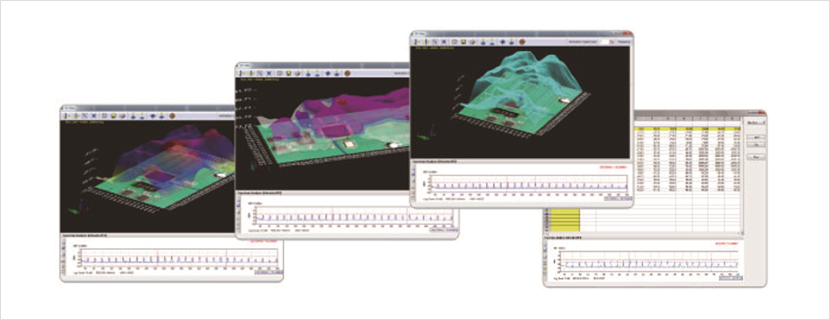

3D 데이터 차트 & 엑셀 시트
  • 직관적인 분석을 위한 3D 데이터 차트의 우수한 품질
  • 포지션에 의한 결과 시트
  • 포지션에 의한 스펙트럼 이미지
  • 엑셀 파일로 데이터 내보내기
