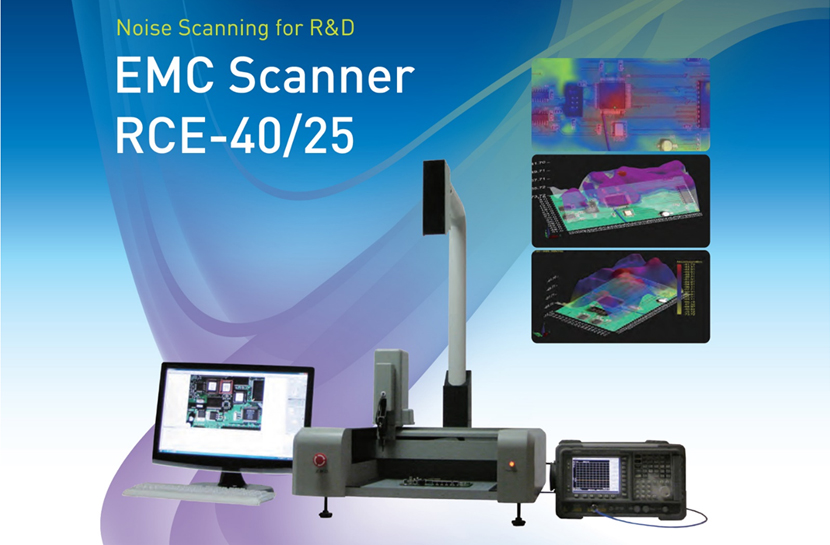

EMC Scanner RCE-40/25

HOME > 제품소개 > 하드웨어 > EMC Scanner RCE-40/25

제품 소개

ERETEC’s EMC Scanner is developed to use in R&D divisions and EMC debug labs as the countermeasure of PCB EMC. It provides easy and convenient Software and the best solution for trustful result and analysis.

Item Description
Axis XYZ simultaneous control of 3 Axes
Scan Table Dimension
  • RCE-25 : 700mm(X) x 700mm(Y) x 820mm(Z)
  • RCE-40 : 790mm(X) x 800mm(Y) x 1000mm(Z)
Scan Area
  • RCE-25 : 250mm(X) x 175mm(Y) x 80mm(Z)
  • RCE-40 : 400mm(X) x 280mm(Y) x 100mm(Z)
  • RCE-40H : 400mm(X) x 280mm(Y) x 200mm(Z)
Minimum Scan Step 0.1mm (Mechanical Resolution : 0.01mm)
Scan Area Selection
  • Single reference(Top position of EUT)
  • Rectangular Area / Polygon Area / Exclusive Area
Scan Orientation Default : 0°~360° (Manually change)
Scan Method
  • Constant [absolute] level scanning
  • Constant distance auto scanning from EUT surface
Measurement Frequency Range 30MHz – 3GHz

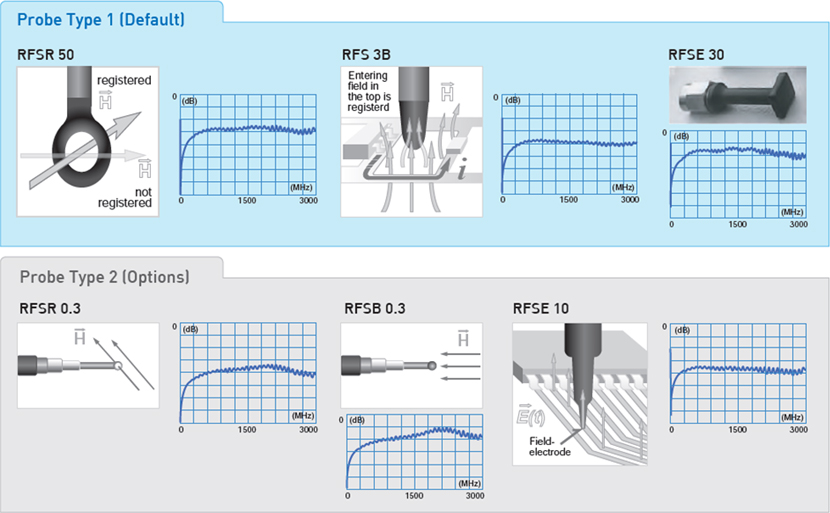

Probe
  • E-field probe electrode surface:4x4mm
  • 10mm H-field probe
  • 2mm H-field probe

System Configuration (시스템 환경설정)

System Block Diagram (시스템 블록 다이어그램)
포지션 컨트롤
  • 매뉴얼/오토포지션 컨트롤
  • 마우스로 포지션을 작동
  • 이미지 윈도우 탐색 포지션의 실시간 디스플레이
PC 요구 사양
  • OS : Windows XP/VISTA/7 이상
  • CPU : Dual Core 2.0 이상
  • RAM : 2G 이상
  • HDD : 320G 이상
  • Monitor : 22 inch LCD Monitor 이상
  • NI-GPIB Card

Image Processing (영상처리)

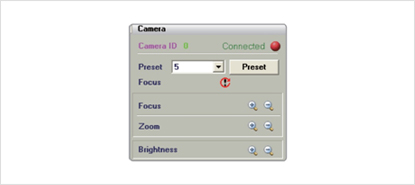

카메라
  • 유효 픽셀1300K 와 16배 광확줌/ 오토 포커스
  • 쉬운 유저 인터페이스
  • 이미지 왜곡을 최소화하기 위한 구조적 디자인

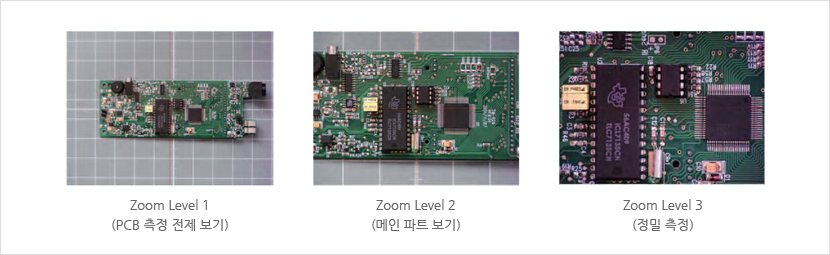

  • 휴대폰과 같은 작은 PCB 의 정밀측정을 위한 6 단계 줌 컨트롤
6층 춤으로 정밀측정

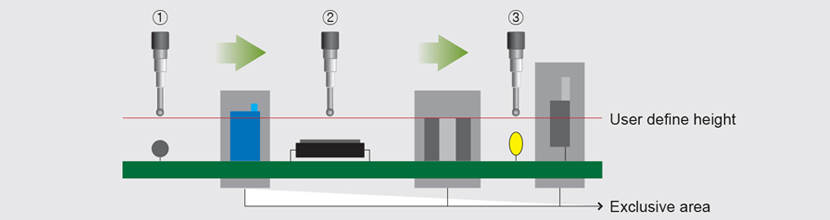

측정방법 & 측정 범위 선택

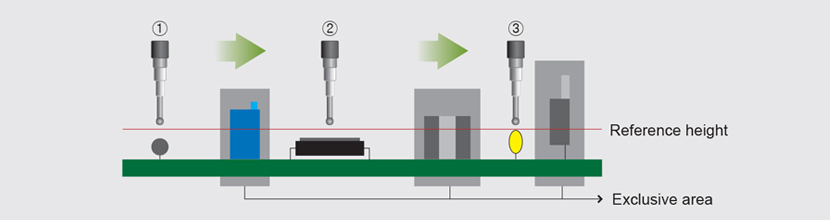

기준 높이 측정

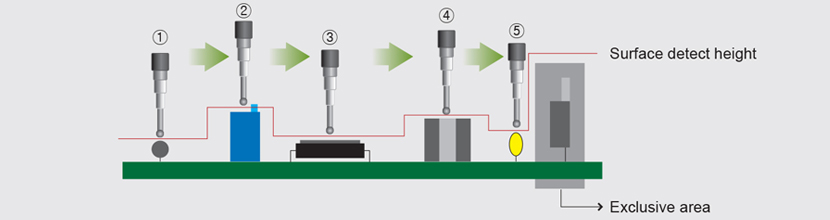

표면 탐지 측정
유저 정의 높이 측정

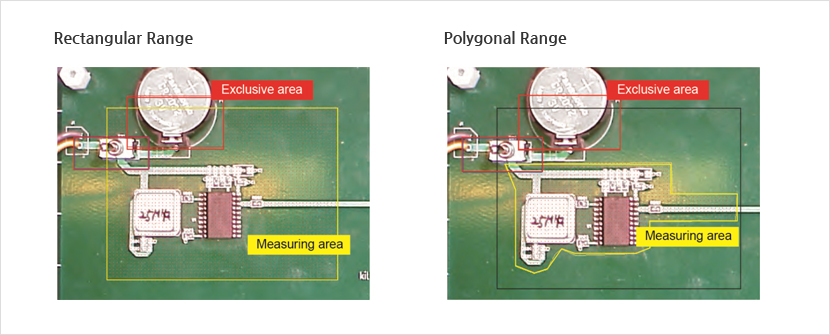

측정 범위 선택

유저를 위한 편리한 측정 범위 선택

  • 렉탱글 범위: 쉽고 균일한 높이의 PCB 측정
  • 폴리건 범위: 일부 PCB 와 특이한 모양의 PCB 를 쉽게 측정
  • 배타적 범위: 불필요하게 측정되는 부품들을 제외 (스캐닝 속도가 향상됨)

레포팅

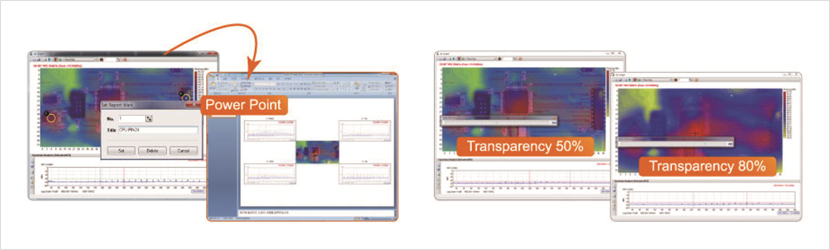

2D 차트 & 파워포인트로 출력
  • 주요 정보 표시
  • 데이터를 스펙트럼 2D/3D 그래프와 오버랩된 이미지의 파워포인트 포맷으로 내보냄
오버레이 컨트롤
  • 레벨 컬러와 이미지의 투명성 조정으로 이미지를 오버레이

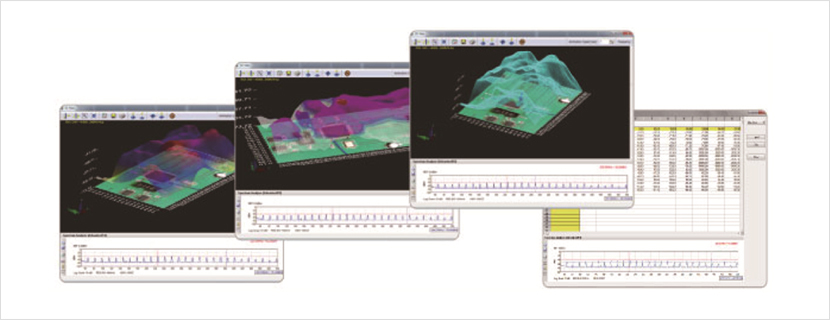

3D 차트 & 시트
  • 전자 분석을 위한 높은 표준 3D 데이터 차트를 제공
  • 포지션에 의한 결과 시트
  • 포지션에 의한 스펙트럼 이미지
  • 엑셀 파일로 데이터 내보내기
